آموزش تصویری اجرای پی در زمین های شیبدار

[فرشاد امن خانی]

بعضی وقت ها پیش میاد که ما می خوایم روی زمین شیبدار یه پی بزنیم و نمی دونیم باید چی کار کنیم که در اینجا اون چیزی که فهمیدم رو با تصویر ارائه میدم.

طبق ایین نامه ی ایران پی حتما باید به صورت افقی اجرا بشه بدون هیچ نوع شیبی و در صورتی که شیب زمین زیاد باشه و یا هر دلیلی دیگه نتونیم کل پی رو به صورت یکپارچه به صورت افقی اجرا کنیم اون رو باید به صورت پی پله ای اجرا کنیم که در ادامه توضیح میدم.

اولین راه حل برای اجرای پی در زمین های شیب دار این هست که زمین رو خاکبرداری کنیم تا یک سطح صاف درست بشه

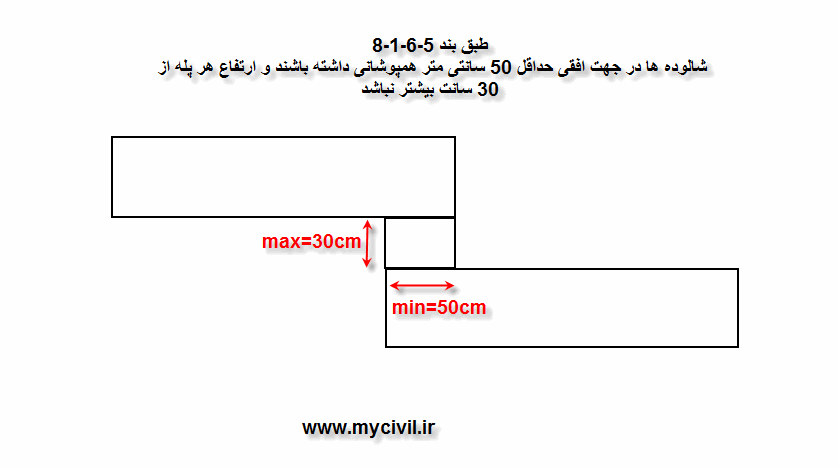

این راه ساده ترین راه برای انجام پی در زمین های شیبدار هست ولی اگه طول پی ما زیاد باشه حجم خاکبرداری بسیار بالا و پر هزینه می شه و نمیتونیم از این روش در پی های دراز استفاده کنیم برای حل این مشکل ما از پی پله ای استفاده می کنیم،پی پله ای به این صورت هست که ما در مسافت هایی خاص ارتفاع پی رو بالا میبریم که دارای شرایط خاصی هست که در آیین نامه ی ایران گفته شده حداکثر ارتفاع پی پله ای از همدیگه 30 سانتی متر و دو پی پله ای حداقل 50 سانتی متر با هم همپوشانی داشته باشند.







دانلود آموزش به صورت pdf
http://mycivil1.persiangig.com/other/983...vil.ir.rar

[ebrahimm]

از پاسخ واحساس مسئولیت شما سپاسگزارم.ببینید اغلب جاهایی که من می بینم ارتفاع دو پله به 2متر هم می رسد جاهایی که مهندس ناظر هم داشت ویا از طرف بنیاد مسکن هم نظارت میکردند فقط می گفتند در محل تلاقی دوپله میلگردهای مورب می گذارندوجاهایی که اگر ما با ارتفاع 30سانت پیش برویم آخرین نقطه ما نسبت به خیابان 3متروشاید بیشتر پایین میمونه وتازه باید کلی هزینه کنیم تا به ارتفاع پی برسیم.زمین هایی که باید حتما با دست خاکبرداری بشه.خودم موندم چکار کنم منطقه ماهم اغلب زمین ها شیب بالای 30در صد دارند.لطفا همه کسانی که این قسمت رو می بینند روش درست واجرایی رو بیان کنند.باتشکر از پاسخگوئی شما باز ببینید جواب بهتری می تونید بیابید.اگر لطف کنید سریع پاسخ بدید ممنون می شم.

[فرشاد امن خانی]

در این باره من با استاد خودم که استاد ارتقاء پایه مهندسین در تهران هم هست پرسیدم جواب داد که قبلا اتصال دو پی به صورت مایل بود که این کار اشتباه بود و الان نباید انجام بدن و اگه هم انجام بدن باید همپوشی باشه

این روشی بود که قبلا انجام می دادن و می گفتن که باید تنها نیروی برشی دو پی باید کنترل بشه



البته یه نکته ی دیگه ای هم شاید قابل اجرا باشه و اون هم اتصال دو پی با یک ستونک(ستون کوتاه بتنی) ولی به هر حال ایین نامه گفته حداکثر ارتفاع پله 30 سانتی متر

[ebrahimm]

چیزی که مدنظرم بود همین ستونک است اما ستونک با پی بالا با میلگردهای مورب وصل می شه مگر اگر 30 سانت ارتفاع پله باشه این اختلاف 30سانتی میلگرد نمی خواهد (براساس آیین نامه) بازهم متشکرم

[فرشاد امن خانی]

در پی های پله ای مقدار میلگرد به صورت پی بدست میاد در مورد اجرا به صورت مورب هم گفتم قبلا انجام می شد الان هم شاید انجام بشه و در مورد انجام ستونک، منظورم طراحی یک ستون کوتاه ک به صورت یک ستون تحلیل و طراحی شده باشه هست. بازم اگه نتونستی به جواب دلخوات برسی می تونی از سایر دوستان مثل سایت ایران سازه هم استفاده کنی ، سایت قدیمی تری هست و شاید بهتر بتونن بهت کمک کنند

[ebrahimm]

طراحی این ستونک به چه شکل است؟

[فرشاد امن خانی]

طراحی ستونک ها کار زیاد سختی نیست ستونک یعنی ستون کوچک که به دلیل کوچک بودن ارتفاع کمانش نمی کنه و تنها نیرویی که باید کنترل بشه نیروی محوری هست

[ebrahimm]

این نیروی محوری از کجا بدست می آید

[فرشاد امن خانی]

از بارگذاری مثلا بار زنده و مرده که روی ستون اعمال می شه

[فرشاد امن خانی]

اینم یه ستونک توی سوله


برای دیدن عکس های بیشتر به اینجا رجوع کن
http://www.mycivil.ir/forum/showthread.php?tid=575
