**Reza-MSR** · 1393/11/29 ، 09:44 صبح

(1393/11/29 ، 01:45 صبح)فشو نوشته است: شیب خط پروژه چطوری بدست می آد؟

مختصات دکارتی انتها و ابتدای خط پروژه را پیدا کنید و در فرمول شیب قرار دهید.

( راهنمایی : مختصات طول همان کیلومتراژ نقطه انتهای خط و مختصات عرض همان ارتفاع انتهای خط.)

(1393/11/29 ، 01:45 صبح)فشو نوشته است: منظورا از این شیب طولی نسبی تو نشریه 415 چیه؟؟

از این شیب برای محاسبه طول شیب بربلندی استفاده میشود . ( توضیحات بیشتر در صف 72 نشریه 415)

موفق و موید باشید

**فشو** · 1393/11/30 ، 02:53 عصر

سلام من توپوگرافیم کوهستانی ازشیب 6% شروع کردم تا 10%
حالام یه مسیر دیگه که واقعا" شیب کمی داره منظورم 3%
اما اینجا یه مشکلی دارم آیا میشه یه جای که با شیب 9% رفتم بعد از اون بشه شیب 3% از نظر طراحی و ایمنی مشکلی نداره؟؟؟؟؟؟

**hamed_h_ci** · 1393/11/30 ، 08:08 عصر

سلام فکر نکنم مشکلی داشته باشه ولی به ما گفتن که حداکثر شیب مجاز کوهستان 6 درصده و جایی که شیب تغییر میکنه با توجه به اینکه قوس افقی وجود نداره از قوس قائم استفاده کرد.منظورم عدم تداخه

**فشو** · 1393/12/3 ، 08:20 عصر

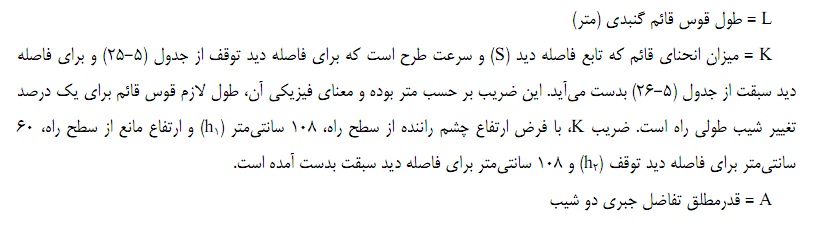

ببخشید این دو تا رابطه و جدول از کدام حالت برای اجرای قوس قائم گنبدی

**Reza-MSR** · 1393/12/3 ، 10:27 عصر

(1393/12/3 ، 08:20 عصر)فشو نوشته است: ببخشید این دو تا رابطه و جدول از کدام حالت برای اجرای قوس قائم گنبدی

با هر دو حالت.

بستگی دارد که شما قوس را با فاصله دید توقف طراحی کنید یا فاصله سبقت.

موفق و موید باشید.

**فشو** · 1393/12/3 ، 10:40 عصر

پس Lبزرگتر از kA
این چیه ؟؟

**Reza-MSR** · 1393/12/3 ، 11:02 عصر

(1393/12/3 ، 10:40 عصر)فشو نوشته است: پس Lبزرگتر از kA
این چیه ؟؟

به گفته آیین نامه : طول قوس باید به اندازه ای باشد که حداقل فاصله دید برای راننده وسیله نقلیه فراهم شود.

فاصله دید در قوس قائم از رابطه L>K.A محاسبه میشود.

موفق و موید باشید.

**فشو** · 1393/12/3 ، 11:08 عصر

این روابطی که نوشتم درست هستن؟؟

**فشو** · 1393/12/3 ، 11:15 عصر

ایا واسه این خط پروژه من قوس کاسه لازم هستش چونکه با توجه به روایطی که انجام دادم خیلی طول قوس بزرگی در می آد که همین الان عکشو فرستادم راطه اولی مال این قوس هستش

**Reza-MSR** · 1393/12/3 ، 11:44 عصر

(1393/12/3 ، 11:15 عصر)فشو نوشته است: ایا واسه این خط پروژه من قوس کاسه لازم هستش چونکه با توجه به روایطی که انجام دادم خیلی طول قوس بزرگی در می آد که همین الان عکشو فرستادم راطه اولی مال این قوس هستش

بدون داشتن شیب نمیتوان تصمیم گرفت باید شیب ورودی و خروجی حساب کنید.

اگر قدرمطلق تفاضل جبری دو شیب ورودی و خروجی 0.5 یا کمتر شد قوس لازم نیست.

موفق و موید باشید
